Bühnenpodeste

ERGO
XTRA

XTRA

Das ERGO xtra Zargenpodest ist vielseitig einsetz- und extrem belastbar. Rahmengrößen von 2m x 1m bis 6m x 1m können je nach Bedarf gefertigt werden. Durch einbringen von Zwischenriegel sind die Podestrahmen bis 750 kg/m2 belastbar. Entgegen handelsüblicher Zargen ist die ERGO Zarge kompatibel mit Standardpodestelementen. Die zusätzliche Lochung im Mittelteil des Rahmens gibt dir die Möglichkeit, Zubehör zu befestigen, den Rahmen miteinander zu verbinden und auch mit handelsüblichen Zargen zu koppeln.

Mechanik

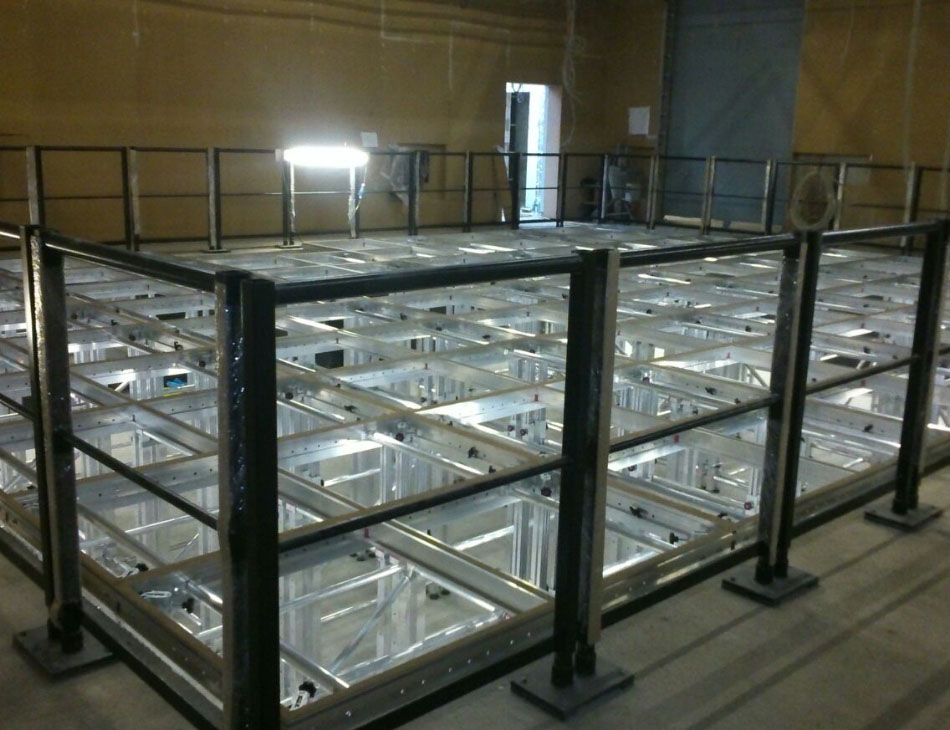

Der Rahmen

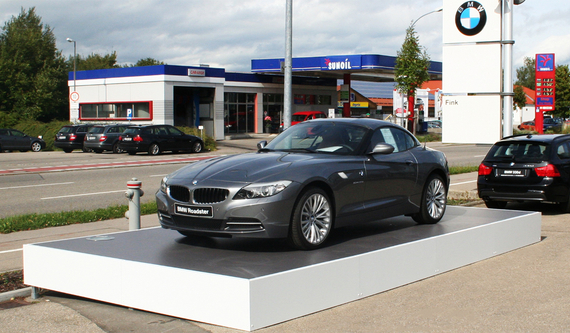

Der Rahmen aus einem speziellen Zargenprofil ist besonders stabil und für größere Spannweiten sowie hohen Traglasten (Autopräsentationen) geeignet.

Deckplatten leicht von oben auf Stoss zu verlegen.

Abnehmbare Deckplatten machen den Stauraum darunter nutzbar (Beleuchtung).

Einfache Handhabung durch separate Rahmen und Deckplatten.

Komplett aus Aluminium.

Anwendung

Zur stufenlosen Verstellung und zum Ausgleich von Bodenunebenheiten.

Besonders hohe Belastung resultierend aus den hohen Wandstärken der einzelnen Profile.

Sicherung erfolgt über eine Stellschraube mit Kunststoffgriff sowie unterstützend über eine zweite Schraube, welche um 90° versetzt zur Stellschraube angeordnet ist.

Belastungen bis 750 kg/m² mühelos realisierbar.

Fußaufnahme

Die 2M-Fußaufnahme aus Zinkdruckguss ist für den Einsatz von Rund- oder Quadratrohr mit den Abmessungen von 40 bis 60 mm ausgelegt.

Je nach Wunsch erfolgt die Anpressung über 10er-Stellschraube oder Excenter-Schnellverschluss – auch ein nachträgliches Umrüsten ist in Sekunden möglich.

ERGO
XTRA

XTRA

Verriegelung der Trägerplatte + Verbinder (Oberseite)

Verriegelung der Trägerplatte + Verbinder (Unterseite)

Rahmenprofil + Trägerplatte

Technische Daten

Produktkategorie

Bühnenzargen

Mobil/Stationär

mobil

Abmessungen

2m x 1m, 3m x 1m, 4m x 1m

Sondermaß möglich

ja

Gewicht

Ab 48 kg

Trägerplattenstärke

21 mm

Rahmenhöhe

140 mm

Grubentiefe

-

Horizontale Prüflast

1/10 der vertikalen Prüflast

Vertikale Prüflast

8,5 kN/m2 (867 kg/m2)

Horizontale Verkehrslast

1/10 der vertikalen Verkehrslast

Vertikale Verkehrslast

5,0 kN/m2 (510 kg/m2)

Maximale Bühnenhöhe

-

TÜV Zertifikat

DIN 13814, 4112, 1055, 15921

Individuelle Oberflächen

Jetzt anfragen!

Du interessierst dich für unsere Podeste? Schick uns eine kurze Anfrage und erhalte ein perfekt auf dich zugeschnittenes Angebot direkt von 2M.

TÜV-Zertifiziert

Jedes 2M-Bühnenpodest der ERGO-Serie wird in unserer zertifizierten Produktion in Ratingen gefertigt und nach den neusten Normen und Richtlinien durch den TÜV geprüft.
